Kaliandurg

Kaliandurg es un pueblo de Andrha Pradesh, donde se asentó la Fundación antes de hacerlo definitivamente en Anantapur. Es una poblacion relativamente pequeña en comparacion con Anantapur ya que viven unas 30.000 personas contra las 430.000 de la capital del distrito.

Hace unos años se construyó un campus con un hospital, casas,dormitorios para enfermeras, cantina y una wetland , que es un sistema que pude conocer por primera vez en Bathallapaly y me parecio realmente ingenioso ya que consiste en canalizar todas las aguas sucias procedentes del hospital y demas edificaciones existententes, y tras un primer filtrado hacerlas pasar por una laguna con varias plantas que van depurando progresivamente el agua. Tras un ultimo filtrado se recoge el agua y vuelve a ser utilizado para regadio dentro del campus.

En el Departamento de Arquitectura hemos estado trabajando en la construcción de un Cuarto de Instalacion Electrica, un Godown o almacen, un Cuarto de Mantenimiento ,una Residencia para Estudiantes y cuartos para invitados y personal medico. La mayor dificultad que hemos encontrado en esta zona es la lentitud con la que marchan las obras debido al goteo de llegada de materiales y a la poca cantidad de mano de obra. Por lo que entre una visita de obra y otra apenas se perciben grandes cambios, aunque como contrapartida tiene la ventaja que se puede vigilar con mayor detenimiento y tenemos mas margen de prevision para futuros problemas que se puedan presentar.

La verdad es que los edificios que seguimos constructivamente no son muy complejos, ya que salvo la Residensia de Estudiantes, todos se desarrollan en planta rectangular y no necesitan de una gran dotacion de instalaciones.

Cuarto de Instalacion Electrica.

Godown.

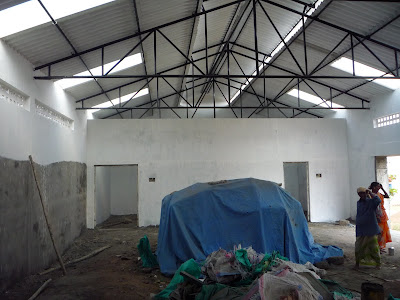

Cuarto de Mantenimiento.

Aqui tuvimos que cambiar la cubierta, ya que como se aprecia en las fotos se hizo un solape insuficiente entre los paneles y se podia ver el cielo directamente desde dentro, por lo que en epoca del monzon este cuarto se inundaria.

Residencia de Estudiantes.

Es exactamente igual que la que tenemos en Bathallapally, que esta casi concluida, por lo que como ya he comentado antes tenemos el poder de anticiparnos a los posibles errores que puedan ir saliendo. Ademas de estas construcciones llevamos un par de casas para invitados y para el personal medico, como ya he comentado en demas localidades.

Lo que mas me ha llamado la atencion de todos estos edificios es que carecen de impermeabilizacion al agua. La solucion tipo consiste en poner sobre el forjado de cubierta una capa de mortero resistente al agua y una pequenya pendiente que a veces no es suficiente y deja charcos de agua. Por lo que suelen terminar presentando varias patologias de humedades que danyan seriamente a la edificacion y desde el despacho hemos estado estudiando varias propuestas para poder poner una solucion a esta situacion que al final no han salido adelante por varios motivos.
No obstante el tema me a interesado bastante y he comenzado ha realizar un estudio para poder ver si se puede aplicar una solucion para evitar este hecho.

Kanekal

Como ya comente esta es una de las localidades que esta mas alejada de nuestra oficina en Anantapur. En dicho emplazamiento ya existe un campus que cuenta con su propio hospital, laboratorio, farmacia, viviendadas para el personal… etc. Aqui las obras estan muy avanzadas y estamos, por tanto, en fase de acabados.
Las obras que estan en construccion son las siguientes:

Sala de Generador Electrico:
Es un edificio aislado y con varias aberturas en los cerramientos, ya que esta disenyado para que dentro se instale un generador. Este necesita una elevada ventilacion y dota de independencia electrica a las zonas vitales del hospital, tales como quirofanos y salas de cuidados intensivos. Se empleara en caso de corte de la toma principal, cosa que es bastante frecuente ya que el tendido electrico del lugar no se encuentra en optimas condiciones.

Como observamos en la foto, esta adosado a una sala de mantenimiento que existia previamente y a la cual hemos tenido que derruir el techo para instalar un tejado continuo a dos aguas formado por estructura de cerchas metalicas y acabado de Uralita.

Casas para al personal medico.
Son viviendas aisladas con una planta de 10 x 7 m. y disenyadas generalmente para que viva una familia y cuenta con dos dormitorios y un banyo independiente para cada cuarto. Ademas disponen de un cuarto de estar, una cocina y un porche.

Se han realizado diferentes tipologias para todos los campus que se van repitiendo segun las necesidades de cada campus.

Casas de invitados.
Son viviendas muy similares a las anteriores, con unas medidas en planta de 6 x 6 m, pero sin cocina. A diferencia de las anteriores estan disenyadas para personas que vienen como visitantes y tienen pensado tener una estancia corta en el campus.

Como ya comente en Bukkaraya, el apuntalamiento se realiza con varas de madera por lo que en esta fase se ha de vigilar rigurosamente que los puntales estan bien colocados. Es normal que con el paso de los obreros estos muevan los puntales de su sitio o bien se queden colgando del forjado. Ello provoca flechas en las vigas y en el forjado superior que degeneraran en futuros danyos estructurales disminuyendo la vida util de las viviendas.

Cantina y libreria.
Es el mayor edificio en construccion de Kanekal. Cuenta con una cantina disenyada para 70 comensales con una cocina totalmente equipada, aparte de sus respectivas alacenas.

Dicho edificio comunica a tarves de una baranda (pasillo aporticado) con una libreria de 12 x 6 m. que a su vez cuenta con dos aseos publicos.

En la libreria nos vimos en la obligacion de ordenar retirar el suelo porque presentaba varias losas rotas, debido a la mala colocacion (puestas golpeando con el mango de madera y no con un mazo de goma u otro material mejor) y a la poca calidad de las losas de mortero de cemento que como pudimos comprobar, eran muy fragiles.

Ademas las uniones presentaban varias cejas de distintos grosores y el suelo no era totalmente uniforme ya que entre las piezas habia pequenyos escalones como podemos apreciar en las fotos.

A parte de estas obras tambien realizamos el seguimiento de pequenyas ampliaciones y reformas del hospital y el laboratorio consistentes en derrumbar y generar nuevos espacios conforme a las necesides que demanda el personal medico.

Bathallapalli

Como ya comente en el anterior blog, tras hacer una introduccion a las obras que llevamos por la zona, hoy escribire acerca de Bathallapalli.

Este emplazamiento es actualmente en el que mayor volumen de obras estamos llevando, por lo que hace que una visita de obra nos ocupe todo el dia y si se plantea algun problema en ellas que requiera mas tiempo del normal nos obliga a dejar alguna obra por visitar.
Curiosamente en esta localidad solo tenemos obra nueva, y de diversas caracteristicas ya que llevamos los siguientes edificios:

Farmacia:
Nos encontramos en fase de interiores y con pruebas de pinturas, la verdad que es bastante curioso el tema de los colores de los edificios, demasiado vivos para nuestro gusto, pero son los propios constructores y personal medico quien nos lo piden.

Auditorio:
Estamos en la fase de desencrofado de pilares.
El edificio es similar al de Bukkaraya pero de formas mucho mas redondas, lo que le hace uno de los mas complejos a la hora de raplanteo y de ejecucion, ademas de la complicacion extra que conlleva realizar un muro de forma circular con ladrillos totalmente macizos de hormigon de aproximadamente 20x10x10 y de mas de 5 kg de peso.

Hospital Pedriatico:
Es sin duda la mayor obra que llevamos, el solar que ocupa el edificio es de 100 x 40 m. y se esta construyendo en tres sectores, el mas avanzado que es el que vemos en la primera foto corresponde al ICU (unidad de cuidados intensivos).
En el resto del solar ya se ha finalizado la cimentacion y se ha comenzado a elevar los pilares por lo que ahora estamos vigilando el relleno de tierras para que todo el hospital se encuentre al mismo nivel. (foto 2).

New Concelling (nuevas salas de consulta)
En este pese a lo sencillo del edificio no hemos encontrado con varios problemas, ya que el edificio de al lado es bastante antiguo y hemos tenido que hacer varias modificaciones en le estructura y el tejado para evitar que el edificio anteriormente mencionado sufra danyos, ademas que tuvimos que desviar todas las canalizaciones de agua reconduciendolas subterraneamente hasta otros lugares libres de edificacion.

Quarters (viviendas para personal hospitalario) y Batchelors (Residencia de estudiantes)
La verdad es que comparadas con el resto son las que menos trabajo nos dan porque las obras se van haciendo correctamente y con ligeros errores que se solventan facilmente, ademas de que se tiene previsto que para finales de anyo esten listas.

Laboratorio
Tambien presenta varias complicaciones porque esta encajado entre otras dos edificaciones por lo que hemos de vigilar especialmente las juntas entre edificios y el acabado de los tejados, cosa que es bastante impresionante porque nos tenemos que subir a un segundo piso con una escalera de bambu que no da demasiada confianza pero la verdad es que es realmente resistente.

Aparte de las obras anteriormente citadas tembien estamos trabajando en el proyecto de disenyo de una ampliacion de camas en el hospital de VIH para unos 30 enfermos y otro mas aun mas complejo de una residencia de estudiantes de enfermeria que contara con 5 bloques de 2 pisos y que tenemos pensado dar cabida a un total de 400 personas, ademas de tener que pensar en edificios auxiliares para tal cantidad de gente tales como cantina, lavanderia, zona de reuniones… etc.

हस्त ला प्रोक्सिमा!!

Trabajo en el departamento de arquitectura.

Buenas, tras la introduccion que hice hace dos semanas, ahora pasare a describir la labor que estoy llevando a cabo aqui en Anantapur en el departamento de Arquitectura junto a mis dos compañeros, la arquitecta Inmaculada Fernandez y el arquitecto tecnico Pablo Torres.

En estos momentos estamos llevando cuatro focos de construccion los cuales se encuentran no muy lejos en cuanto a distancias, pero el estado de las carreteras y el caos circulatorio existente en esta region hace que un desplazamiento a obra que se encuentra a unos 60 Km. se conviertan en 2 horas de viaje.

Las poblaciones que estamos siguiendo son las siguientes, Bukkaraya a 4 km, Bathalapally a 40 , Kanekal a 73 km y Kalyandurg a 77, siendo estos dos ultimos emplazamientos contiguos por lo que la visita se realiza el mismo dia.

A rasgos generales estamos realizando ampliaciones en hospitales tanto en los laboratorios como en las zonas de hospitalizacion para aumentar el numero de camas, ademas de realizar edificios auxiliares para el funcionamiento del campus tales como farmacias, casetas de electricidad, almacenes y edificios de mantenimientores. Aunque tambien de obra nueva llevamos el seguimiento de dos auditorios ,un hospital pedriatico y viviendas para el personal del hospital, generalmente medicos. Ademas estamos iniciando el proyecto de un Nurse Hostel ( residencia de enfermeras) que tiene pensado iniciarse para principios de año.

A continuacion pasare a describir las obras que hay en Bukkaraya, que es la localidad con menos volumen de trabajo.

BUKKARAYA

En este emplazamiento en el cual ya se encuentra una escuela de niños sordos estamos siguiendo la creacion de dos cuartos de banyo, uno para hombres y otro para mujeres.

Pero realmente la obra mas compleja es el auditorio que esta comenzando la fase de despuntalamiento de forjado superior y en algunas zonas ya se pueden observar como comienzan a verse algunos acabados. Dicho auditorio comenzo a construirse a principios del año 2006 y tiene prevista su inaguracion para princpios de febrero, por lo que espero poder verlo terminado.

Es una de las obras más ambiciosas en cuanto a tamaño que estamos siguiendo ya que tiene una forma rectangular de 56m de longitud y una anchura de 18m.
La planta esta dividida en tres partes, la principal corresponde a la zona de graderio, con un aforo de 284 personas sentadas, y al escenario. En esta zona la distancia entre suelo y techo es de hasta 6.5 m. para facilitar una mayor entrada de luz y una buena ventilación, tema muy importante porque en verano se puede llegar a los 44ºC.
Tras el escenario hay habilitada una zona de almacén y vestuario para los actores y tras esto hay un pasillo tras el cual hay dos aulas para niños como vemos en el archivo Pdf.

Aunque lo que mas llama la atencion de esta obra es el bosque de puntales que hay montado para poder realizar las vigas y el forjado de 6.5 m de altura. Dichos puntales son todos de troncos de arboles, abundantes en la zona y para alcanzar estas alturas se empalman unos con otros. Ademas se colocan inclinados para adaptarse a la altura que deben cubrir.

Esta forma de apuntalamiento hace que el forjado tenga varias imperfecciones que después seran suavizados con una capa de mortero regularizador que deja un acabado estético muy bueno, pero técnicamente y, como he podido observar en otras obras ya concluidas, este sistema derivara en varias patologías como goteras y pequenyas grietas. Ya que grietas que comprometan seriamenta a la estructura no hemos encontrado ninguna.

Tras preguntar en obra porque no se utilizaban puntales metalicos la respuesta fue que económicamente no es viable, aunque puede que para futuras obras comiencen a planteárselo para evitar los problemas anteriormente citados.

La llegada

Muy buenas, mi nombre es Alberto Esteban y he decido realizar mi proyecto final de carrera en la India, mas concretamente en Anantapur, donde la FVF ( Fundacion Vicente Ferrer ) tiene un campus desde el cual hay diversos departamentos como el de Ensenyanza de Espanyol, Apadrinamiento, Proyecto de Mujer a Mujer, Ecologia o Arquitectura, en el que yo me encuentro.

Esta primera semana de estancia he tenido la oportunidad de conocer de primera mano los diversos programas que la FVF desarrolla a la largo de esta region. Entre dichos programas se encuentra un colegio de deficientes visuales en el cual se les da una enseyanza gratuita. Tambien pude visitar un Hospital de Planificacion Familiar donde, a parte de dar asistencia a las madres embarazadas, practican ligaduras de trompas para las familias que decidan dejar de tener hijos puesto que la natalidad es muy elevada y les supone un alto coste. Ademas conoci en un pueblo de los alrededores el Programa de Mujer a Mujer, consistente en que mujeres afiliadas a la FVF pagan unas determinadas cuotas que despues son entregadas en forma de microcreditos a las mujeres de las zonas rurales mas desfavorecidas. Para acabar conoci a una ninya apadrinada, que gracias a ello puede recibir educacion y asistencia sanitaria sin que a sus padres les suponga un coste extra.

Esta semana comenzare a colaborar con el departamento de Arquitectura por lo que espero poder escribir mas adelante sobre mis labores realizadas y las tecnicas de construccion en la India.
